FREQUENCY SWEEP
Rectangular Waveguide Structure Simulator
Frequency Range, [F0, F1, Npoints]
Environment
Units:
GHz
mm
inch,
Y Symmetry:
Yes
No
Dielectric Const., [
e
]
Loss Tangent,
[
d
]
Surface Conductivity, [
s´
10
7
S/m
]
SCHEMATIC FILE
ADD ELEMENT
Dimensions (X
1
X
2
X
3
X
4
X
5
{X
6
})
Add
Node
Rectangular Waveguide
Connector
Direct
Cavity
Diaphragm
© R. Goulouev, 15.09.02

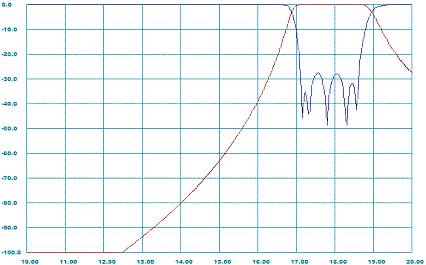

Output Data
Magnitude(dB)
Complex(Re,Im)
S2P Format
Plot Scale
1 dB
5 dB
10 dB
50 dB
100 dB
